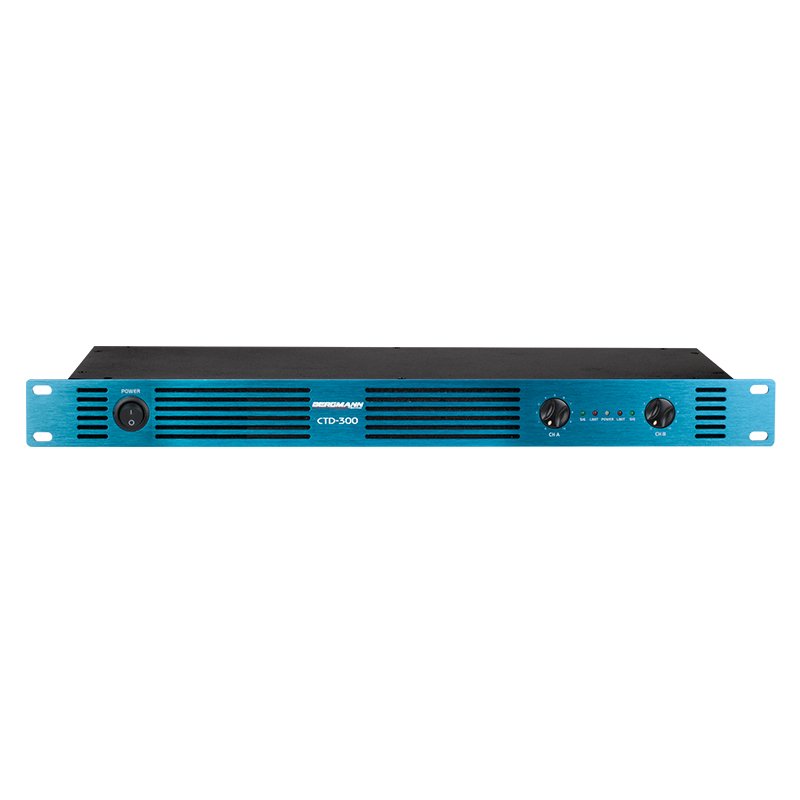

CTD-300 CLASS-D SERİSİ AMPLİFİKATÖRLER
CLASS-D SERİSİ AMPLİFİKATÖRLER
Class D amplifikatör, önce analog sinyali dijitale çevirir, daha sonra amplifiye eder. Bileşenler anahtar mantığında çalışır, sinyal girişi olmadığında amplifikatör voltaj akımı kesilmiş konumundadır, elektrik harcanmaz. Çalışırken giriş sinyali ile transistör satüre moduna geçer. Transistör tıpkı bir bağlantı anahtarı gibi çalışır, kaynağı çevirir ve çıkış sürücüsü ünitesine direkt olarak yükleme yapar. Çevrim verimi çok yüksektir (Yüzde% 80-98’lere ulaşabilir).
SMPS (Switch mode power supply - Anahtarlamalı güç kaynağı) kullanır.
PWM (PULSE WIDTH MODULATION) TEKNOLOJİSİ
PWM (Pulse Width Modulation), Class D Amplifikasyon ve Switching Amp Technology aynı teknolojiyi ifade eden tanımlardır. Giriş sinyali eşit yükseklikte dikdörtgen biçimli dalga formlarına çevrilir. Dikdörtgenlerin eni değişkendir ve müzik sinyalini temsil eder. Bu dalga formu çok daha kolay amplifiye edilebilir çünkü transistörler artık modülasyona uğramamaktadır; bunun yerine güç kaynağı voltajını açan ve kapatan anahtar görevi görmektedirler.
2-kanallı profesyonel bir Class D amplifikatördür. Daha iyi ve istikrarlı performans için üç aşamalı filtreleme, SMT teknolojisi ve çok yönlü koruma devreleri içerir; gürültüsüz performans ve düşük güç tüketimi sağlar.
TEKNİK ÖZELLİKLER
| CTD-300 | CTD-500 | CTD-700 | CTD-1000 | CTD-1300 | |
| Çıkış Gücü TA 1KHz THD≤0.5% |
2x300W@8Ω | 2x500W@8Ω | 2x700W@8Ω | 2x1000W@8Ω | 2x1300W@8Ω |
| 2x450W@4Ω | 2x750W@4Ω | 2x1050W@4Ω | 2x1500W@4Ω | 2x1950W@4Ω | |
| 900W@8Ω | 1500W@8Ω | 2100W@8Ω | 3000W@8Ω | 3900W@8Ω | |
| Frekans Aralığı | 20Hz-20KHz ±0.5dB | 20Hz-20KHz ±0.1dB | 20Hz-20KHz ±0.1dB | 20Hz-20KHz ±0.1dB | 20Hz-20KHz ±0.1dB |
| Toplam Armonik Bozulma | <0.1%（1KHZ） | <0.5% | <0.5% | <0.5% | <0.5% |
| İntermodülasyon Distorsiyonu 60Hz ve 7KHz 4:1 tam kapasiteden 30dB'e |
NA | < 0.35% | < 0.35% | < 0.35% | < 0.35% |
| Parazit Nominal güç; 1KHz, 20KHz |
NA | -75dB / -59dB | -75dB / -59dB | -75dB / -59dB | -75dB / -59dB |
| Giriş Hassasiyeti Nominal güç 8-Ohm |
1.2V | 0.77 or 1.4V or 32dB | 0.77 or 1.4V or 32dB | 0.77 or 1.4V or 32dB | 0.77 or 1.4V or 32dB |
| Sinyal/Gürültü Oranı | >100dBA | >100dBA | >100dBA | >100dBA | >100dBA |
| Giriş Empedansı | 20KHz Dengeli 10KHz Dengesiz |
20KHz Dengeli 10KHz Dengesiz |
20KHz Dengeli 10KHz Dengesiz |
20KHz Dengeli 10KHz Dengesiz |
20KHz Dengeli 10KHz Dengesiz |
| Sönüm Katsayısı | >200 (5Hz-1KHz) | >200 (5Hz-1KHz) | >200 (5Hz-1KHz) | >200 (5Hz-1KHz) | >200 (5Hz-1KHz) |
| Yetişme Hızı | 20V/US | >10V/US | >10V/US | >10V/US | >10V/US |
| Korumalar | Yumuşak Başlama, DC, VHF, AC, Kısa Devre, Limiter, Aşırı Isı Koruması |
Kısa devre, Aşırı Yük, Gürültü Açma/Kapama, Parazit | Kısa devre, Aşırı Yük, Gürültü Açma/Kapama, Parazit | Kısa devre, Aşırı Yük, Gürültü Açma/Kapama, Parazit | Kısa devre, Aşırı Yük, Gürültü Açma/Kapama, Parazit |
| Giriş Voltajı | 220V 50Hz | AC220V/50Hz | AC220V/50Hz | AC220V/50Hz | AC220V/50Hz |
| Boyutlar | 483x44x160mm | 483*383*95mm | 483*383*95mm | 483*383*95mm | 483*383*95mm |
| Net Ağırlık | 2.5 kg | 11.92kg | 15.46kg | 19.24kg | 19.88kg |
| Brüt Ağırlık | 3.2 kg | 12.5kg | 16kg | 19.75kg | 20.4kg |

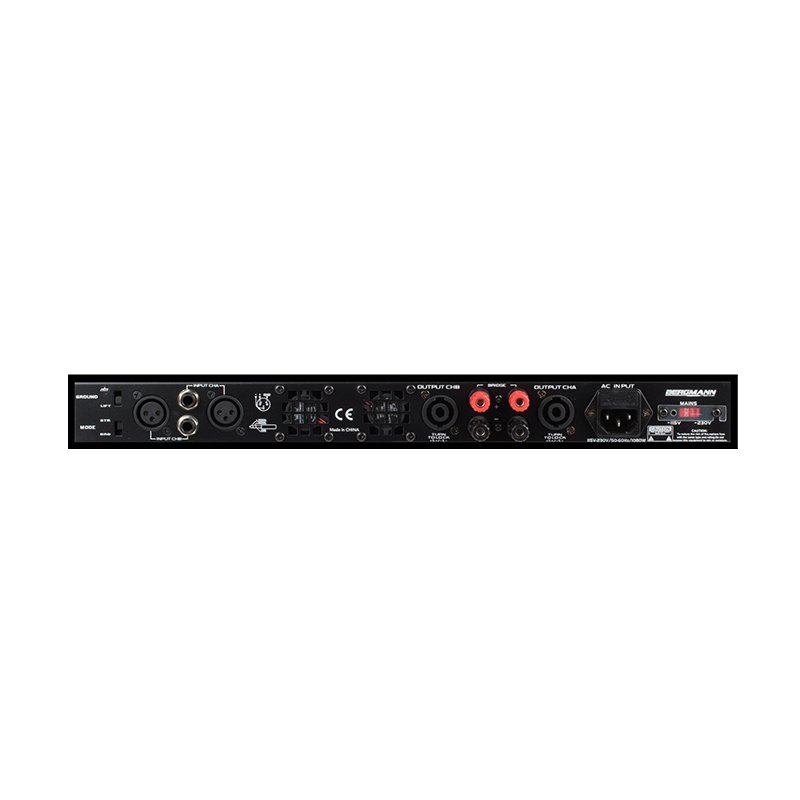

| Bağlantılar | XLR, Speakon, RCA giriş | 1 dengeli XLR 1 dengesiz RCA |
1 dengeli XLR 1 dengesiz RCA |
1 dengeli XLR 1 dengesiz RCA |
1 dengeli XLR 1 dengesiz RCA |
